NR50-5100ATC分板机主轴，以下是其详细的技术规格、工作原理

作为机械工程师，对于各种机械工具及其工作原理有着深入的了解。关于NR50-5100ATC分板机主轴，以下是其详细的技术规格、工作原理、应用场景以及可能存在的问题或维护建议：

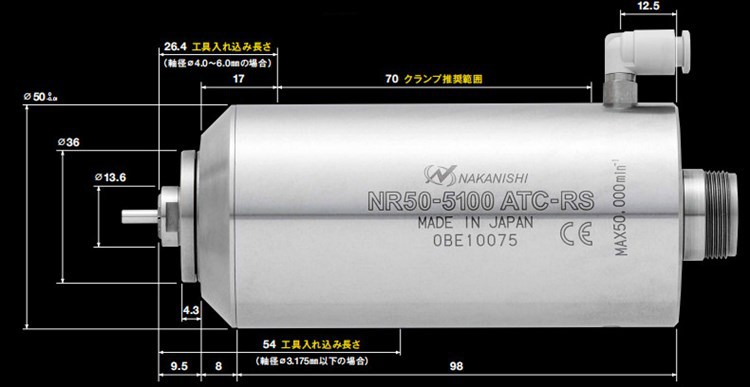

技术规格：

NR50-5100ATC分板机主轴是一款高速电主轴，其关键参数如下：

• 型号：NR50-5100ATC
• 主轴直径：50mm
• 转速：高达50000转/分钟
• 精度：主轴跳动精度在1~2μm以内
• 夹头：标配夹头为CHB系列，尺寸为3.175mm
• 重量：约740g

此外，NR50-5100ATC分板机主轴与马达、控制器、连接线等结合成一套设备，以提供稳定的动力和精确的控制。

工作原理：

NR50-5100ATC分板机主轴的工作原理基于自动换刀技术。其工作过程中，充气夹头会自动张开，收气夹头则自动锁紧，无需人工更换夹头，从而实现了自动换刀的功能。这种设计不仅节省了换刀时间，提高了生产效率，而且减少了人工操作的错误，提高了加工精度。

应用场景：

NR50-5100ATC分板机主轴主要应用于PCB分板机领域，特别是在高精密切割和钻孔等加工操作中。由于其高转速和高精度的特点，NR50-5100ATC能够确保切割无毛边，切口平整，满足高精度加工的需求。此外，它也可以用于其他自动化生产线上，进行类似的板材切割和加工任务。

可能存在的问题及维护建议：

尽管NR50-5100ATC分板机主轴具有出色的性能，但在实际使用过程中，仍可能遇到一些问题。以下是一些可能的问题及相应的维护建议：

1. 主轴卡死，无法旋转：

• 可能原因：主轴内的轴承磨损，或有杂物堵塞导致轴承卡死；前后防尘环之间的间隙有异物堵塞。
• 维护建议：定期清理主轴和防尘环，确保无杂物堵塞；如轴承磨损严重，应及时更换。

2. 夹头无法锁紧，导致掉刀或断刀：

• 可能原因：转子前端锥面受损，夹头表面变形或受损。
• 维护建议：定期检查夹头和转子的状态，如发现变形或受损，应及时更换；同时，确保夹头安装正确，锁紧力适中。

3. 主轴堵转，但变频器显示有功率输出：

• 可能原因：相电压不平衡。
• 维护建议：检查电源线路和变频器设置，确保相电压平衡；如问题持续存在，建议联系专业人员进行检修。

为了保持NR50-5100ATC分板机主轴的良好性能，建议定期进行保养和维护，包括清洁、润滑和检查各部件的磨损情况。此外，还应遵循操作规程，避免超负荷运行或不当操作导致的设备损坏。

总的来说，NR50-5100ATC分板机主轴凭借其高转速、高精度和自动换刀功能，在PCB分板机领域具有广泛的应用前景。通过合理的维护和管理，可以确保其长期稳定运行，为生产提供有力支持。
